各类典型钛合金性能介绍

自20世纪50年代以来，钛及钛合金因具有优异的综合性能，得到了世界各国的高度重视，在各行各业获得了广泛的应用。钛合金牌号众多，各种合金各有特点，按合金类型主要分为α及近α型钛合金、α+β型钛合金和β型钛合金。本文根据以上三种类型介绍各种典型钛合金的物理性能和力学性能

1

α及近α型钛合金

TA7钛合金

TA7钛合金是一种中等强度的α型单相钛合金，含有 5％α稳定元素铝和 2.5％中性元素锡。通常在退火状态下使用，在室温和高温下具有良好的断裂韧度，工艺塑性较低，板材成形应在加热状态进行，其特点是耐热强度较好，还具有很好的熔焊性能，适用惰性气体保护下的钨电极和金属电极熔焊工艺。长期工作温度可达 500℃,短时工作温度可达800℃，该种钛合金常应用于航空工业和制造船舶零部件。

物理性能

密度ρ=4.42g /cm3，熔化温度范围为1540-1650℃。

表1 TA7钛合金的热导率

表2 TA7钛合金的比热容

表3 TA7钛合金线膨胀系数

力学性能

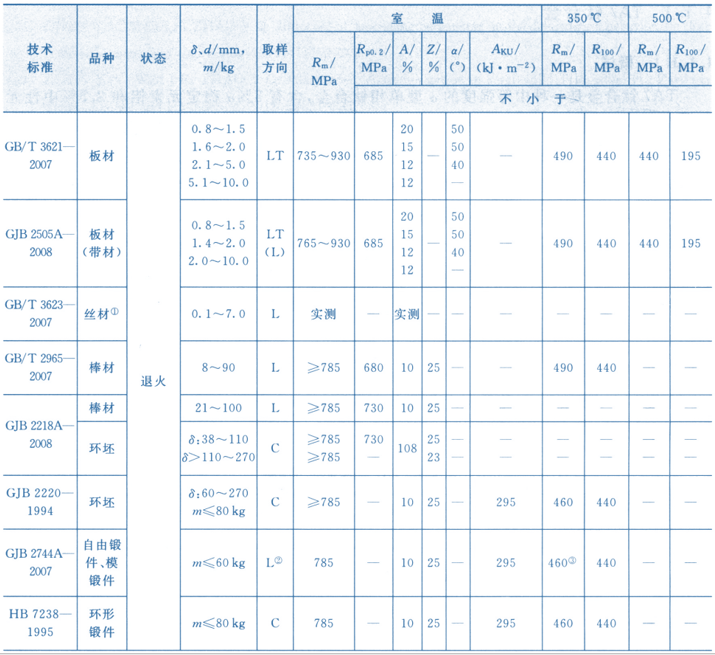

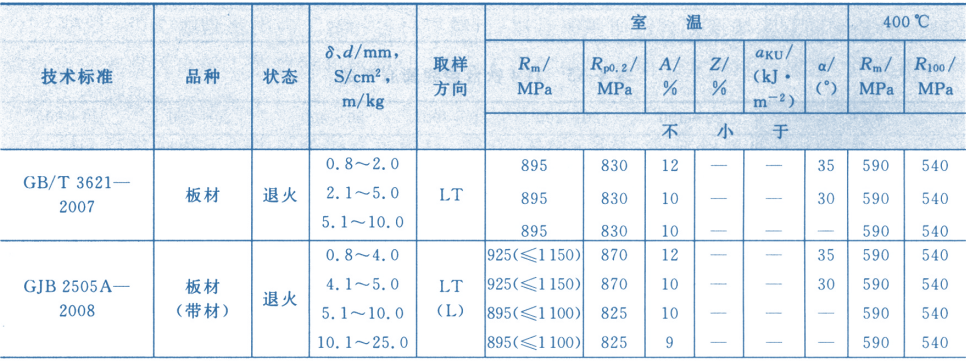

表4 技术标准规定的TA7钛合金力学性能

TA11钛合金

TA11钛合金是一种近α型钛合金，其名义成分为 Ti-8A1-1Mo-1V，含有α稳定元素Al和同晶型β稳定元素Mo和V。该合金具有较高的弹性模量和较低的密度，所以其比刚度是工业钛合金中最高的。该合金主要用于制造航空发动机高压压气机盘、叶片和机匣等，最高长期工作温度为450℃。生产的半成品主要有板材、带材、棒材、锻件、焊丝等。

物理性能

密度ρ=4.37g /cm3。

表5 TAI1钛合金的热导率

表6 TAll钛合金的比热容

表7 TAI1钛合金的线膨胀系数

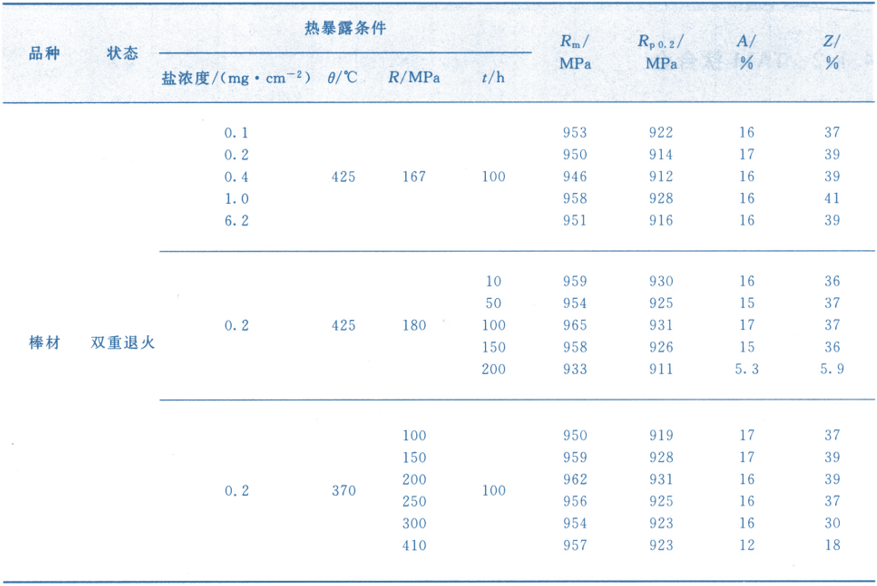

表8 TAll钛合金经应力热暴露后的室温拉伸性能

力学性能

表9 技术标准规定的TAll钛合金力学性能

TA12钛合金

TA12钛合金名义成分为Ti-5.5AI-4Sn-2Zr-1Mo-0.25Si-1Nd，是一种用稀土金属Nd强化的综合性能良好的近α型热强钛合金。该合金长时间工作温度可达550℃，用于航空发动机高压段的压气机盘、鼓筒和叶片等零件。该合金具有良好的工艺塑性，适合于各种压力加工成形，并可采用各种方式的机械加工。生产的半成品主要有棒材、锻件、板材等，也可用于生产铸件。

物理性能

密度ρ=4.56g/cm3

表10 TA12钛合金热导率

表11 TA12钛合金比热容

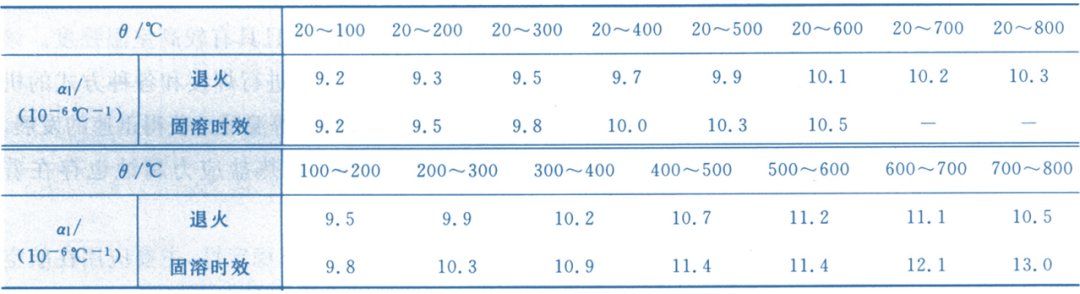

表12 TA12钛合金热膨胀系数

力学性能

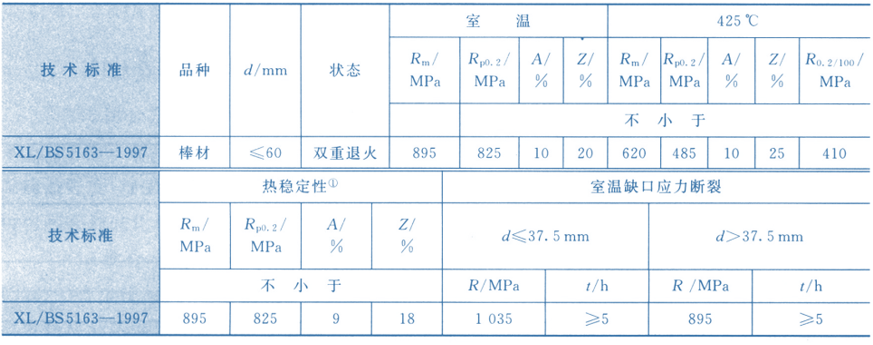

表13 技术标准规定的TA12钛合金力学性能

TA19钛合金

TA19钛合金是一种近α型钛合金，其名义成分为Ti-6Al-2Sn-4Zr-2Mo，含有稳定元素Al、中性元素Sn和Zr、同晶型β稳定元素Mo、共析型β稳定元素Si。主要用于制造航空发动机的压气机机匣和飞机蒙皮等，长期工作的最高温度为 500℃。

物理性能

密度ρ=4.53g/cm3，熔化温度范围为1588-1715℃。

表14 TA19钛合金热导率

表15 TA19钛合金比热容

表16 TA19钛合金线膨胀系数

力学性能

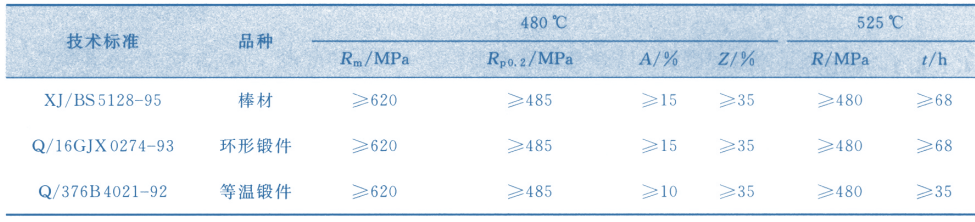

表17 技术标准规定的TA19钛合金力学性能

TA15钛合金

TAI5钛合金的名义成分为 Ti-6Al-2Zr-1Mo-1V。该合金不能进行热处理强化。在退火状态以α相固溶体为基体，含少量的β相（5％一7％），该合金具有良好的综合力学性能和工艺性能，主要应用于发动机的各种叶片、机匣；飞机的各种板 金件、梁、接头、大型壁板、焊接承力框等，焊接结构件和铸件也广为选用。

物理性能

密度ρ=4.450 g/cm3

表18 TA15钛合金的热导率

表19 TA15钛合金的比热容

表20 TA15钛合金线膨胀系数

力学性能

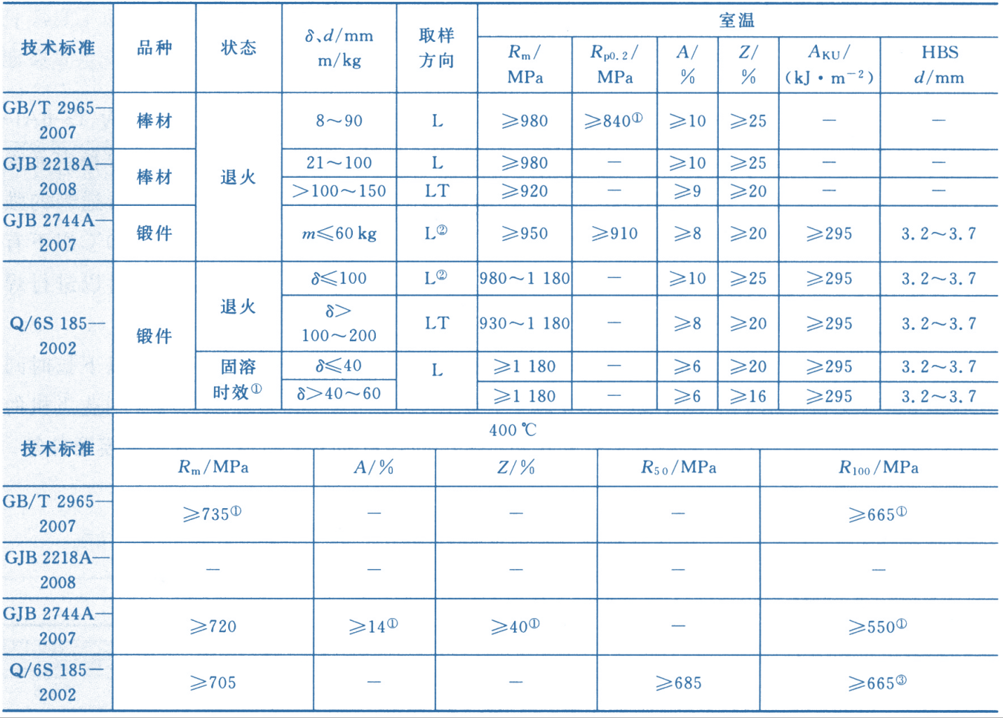

表21 技术标准规定的TA15钛合金力学性能

Ti53311S钛合金

Ti53311S钛合金的名义成分为 Ti-5Al-3Sn-3Zr-1Nb-1Mo-0.25Si，是多元合金化的近α型钛合金，含有β稳定元素Al，对α相起固溶强化的作用；含有β稳定元素Mo,Nb，强化β相并改善工艺塑性；含有中性稳定元素 Sn,Zr,Si，提高合金的耐热性。该钛合金还具有较好的与异种金属焊接的性能，能在高温下长时间工作。该合金适用于航空、航天飞行器的耐热结构件选材，可经受50万次以上的热震疲劳试验。

物理性能

密度p=4.54g/cm3，熔化温度约为（1650士50)℃。

表22 Ti53311S钛合金的热导率

表23 Ti53311S钛合金的线膨胀系数

力学性能

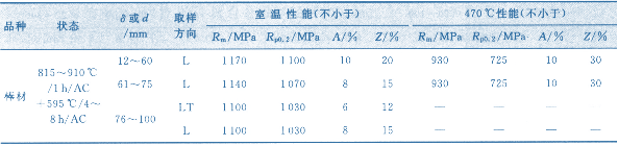

表24 Ti53311S钛合金棒材（ф10-90mm）在不同温度下的拉伸性能

表25 Ti53311S钛合金棒材（ф10-90mm）的550℃蠕变性能

2

α+β型钛合金

TC4钛合金

TC4(Ti-6Al-4V）钛合金是由美国于1954年研制成功的Ti-AI-V系α-β型钛合金，含有6％的α稳定元素Al和4％的β稳定元素V。TC4钛合金的主要特点是优异的综合性能和良好的工艺性能。

物理性能

密度ρ=4.44g/cm3，熔化温度为1630-1650℃

表51 TC4钛合金热导率

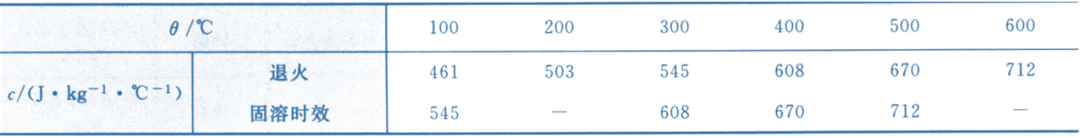

表52 TC4钛合金比热容

表53 TC4钛合金线膨胀系数

表54 TC4钛合金电阻率

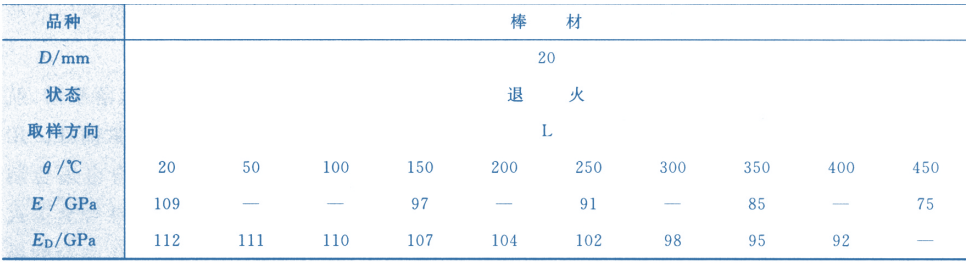

表55 TC4钛合金静态和动态弹性模量

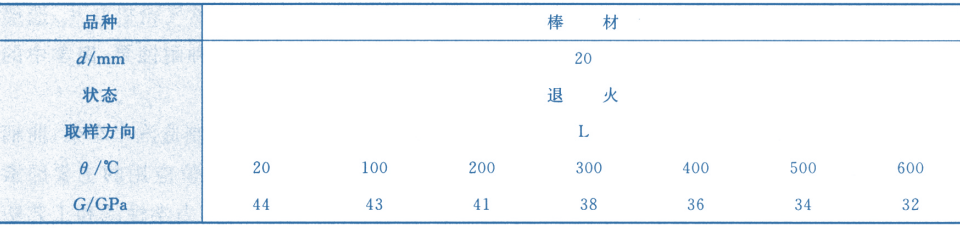

表56 TC4钛合金切变模量

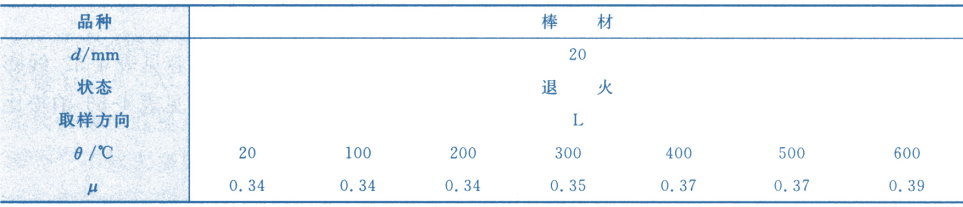

表57 TC4钛合金泊松比

力学性能

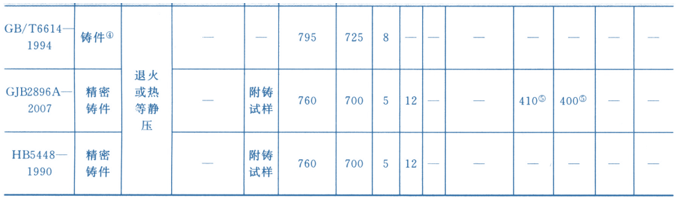

表58 技术标准规定的TC4钛合金力学性能

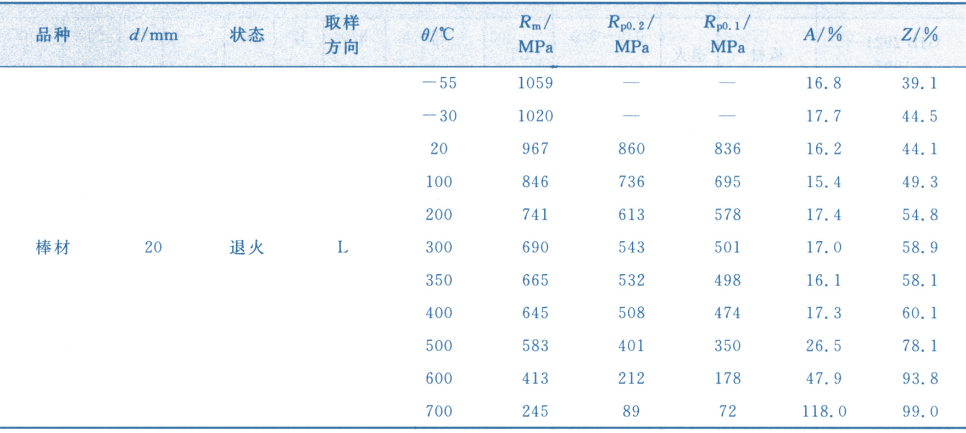

表59 TC4钛合金各种温度下的拉伸性能

表60 TC4钛合金室温冲击韧性

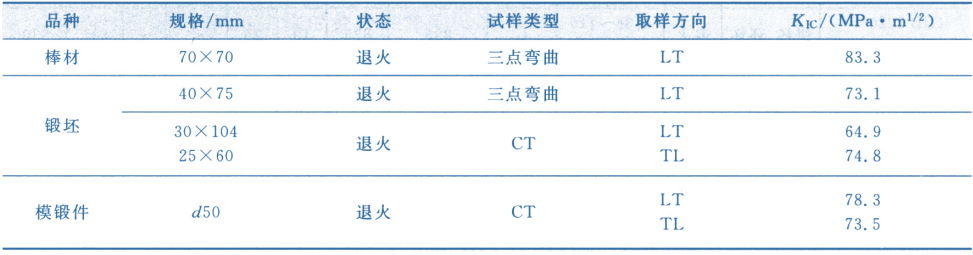

表61 TC4钛合金室温断裂韧度

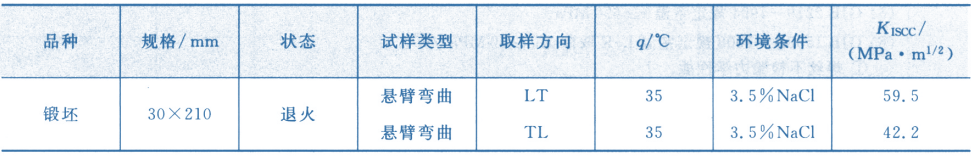

表62 TC4钛合金应力腐蚀断裂韧度

TC6钛合金

TC6钛合金是一种综合性能良好的马氏体型α-β两相钛合金，其名义成分为Ti-6A1-2.5Mo-1.5Cr-0.5Fe-0.3Si，含有α稳定元素Al、同晶型β稳定元素Mo和共析型β稳定元素 Cr,Fe和Si,β稳定系数Kβ=O.6。TC6钛合金主要用来制造航空发动机的压气机盘和叶片等零件，能在400℃以下长时间工作6000h以上和在450℃工作2000h以上。

物理性能

密度ρ=4.50g /cm3

表63 TC6钛合金的热导率

表64 TC6钛合金的比热容

表65 TC6钛合金的线膨胀系数

力学性能

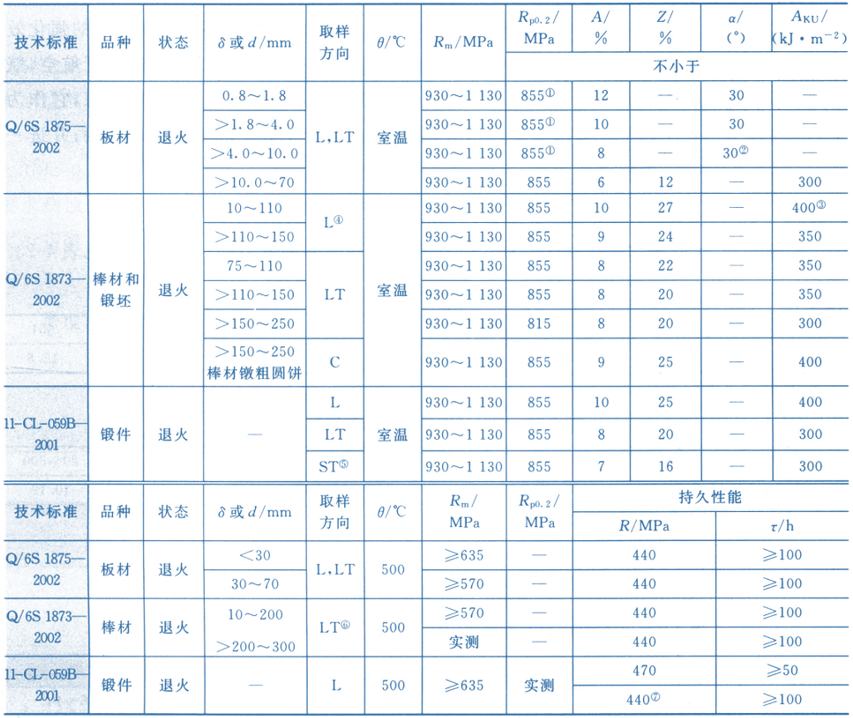

表66 技术标准规定的TC6钛合金力学性能

TC11钛合金

TC11钛合金是一种综合性能良好的α-β型钛合金，名义成分为Ti-6.5A1-3.5Mo-1.5Zr-0.3Si，铝当量为3.5，钼当量为 7.3。在 500℃以下有优异的热强性能，并且具有较高室温强度。该钛合金还具有良好的热加工工艺性（包括常规工艺性能和超塑性），可以进行焊接和各种方式的机加工。

物理性能

TC11的密度 ρ=4.48g/cm3

表 67 TC11钛合金热导率

表 68 TC11钛合金比热容

表 69 TC11钛合金线膨胀系数

表 70 TC11钛合金电阻率

力学性能

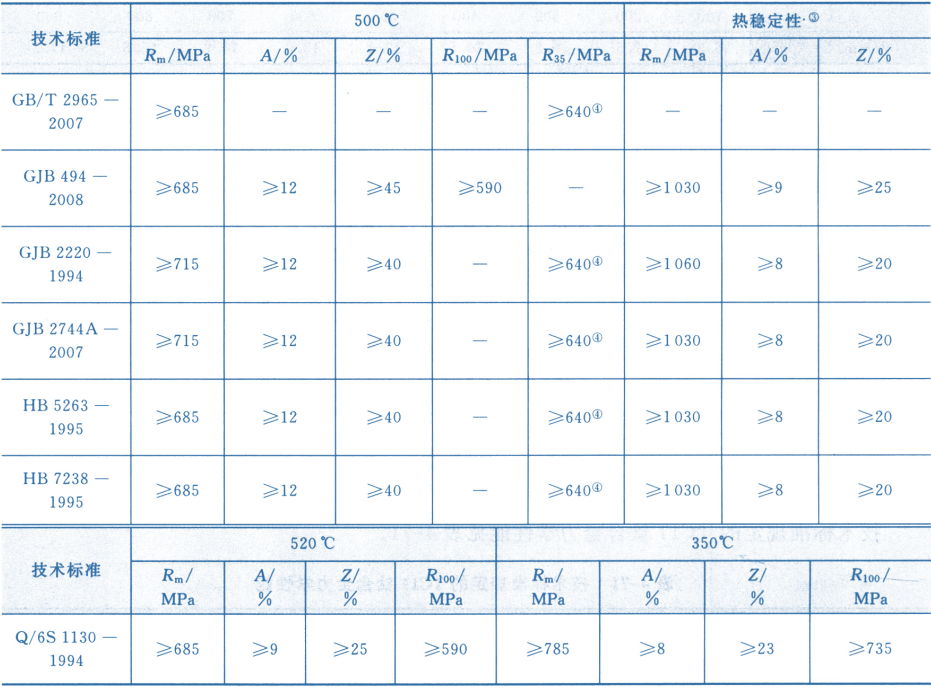

表71 技术标准规定的TC11钛合金力学性能

TC16钛合金

TC16钛合金是一种马氏体型α-β两相钛合金，其名义成分为Ti-3Al-5Mo-4.5V，含有α稳定元素Al和同晶型β稳定元素Mo和V。TC16钛合金主要用于制造紧固件，最高工作温度为 350℃。该钛合金的半成品主要有热轧棒材和冷镦用磨光棒（线）材。

物理性能

密度ρ＝4.68g/cm3

表72 TC16钛合金的热导率

表73 TC16钛合金的比热容

表74 TC16钛合金的线膨胀系数

力学性能

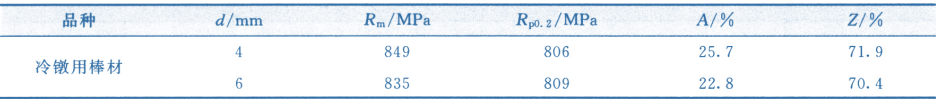

表75 TC16钛合金退火状态的室温拉伸性能（退火状态）

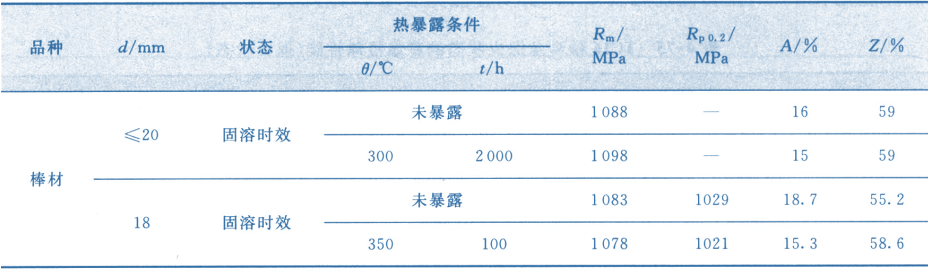

表76 TC16钛合金在不同温度下的拉伸性能

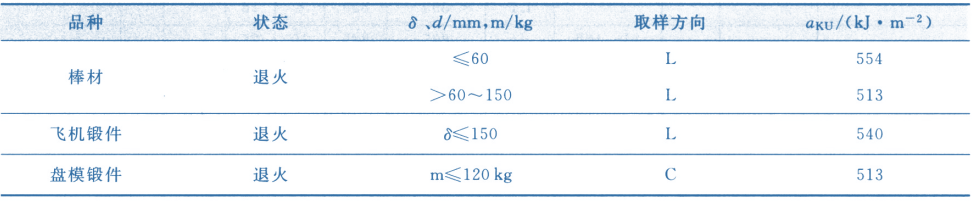

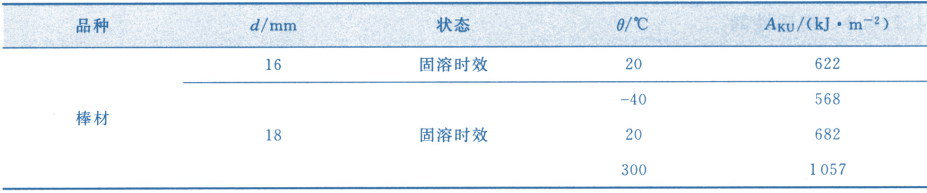

表77 TC16钛合金的冲击性能

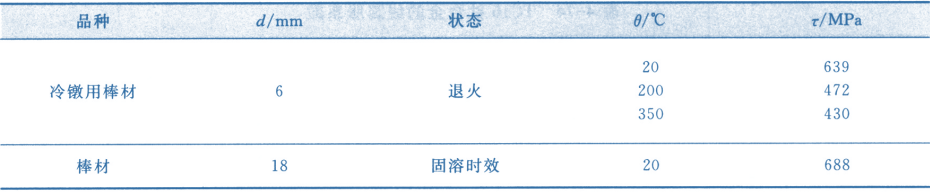

表 78 TC16钛合金的扭转性能

表79 TC16钛合金的剪切性能

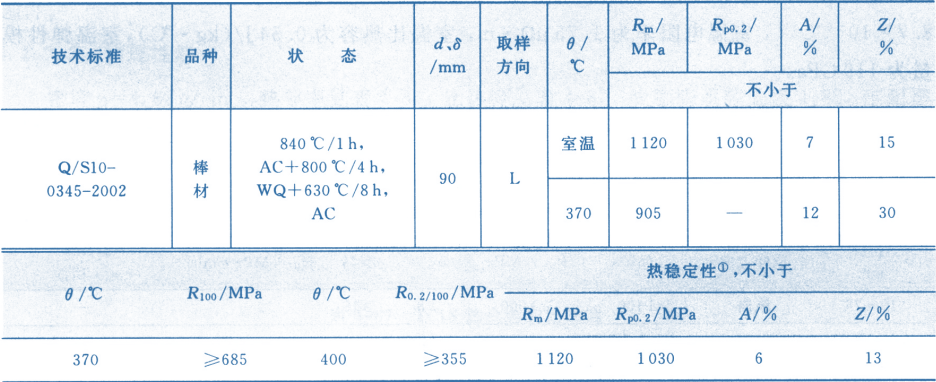

表80 TC16钛合金的热稳定性

TC17钛合金

TC17钛合金是一种富β相的α-β型钛合金，名义成分为Ti-5Al-2Sn-2Zr-4Mo-4Cr。含有α稳定元素Al，中性稳定元素Sn和Zr，同晶型β稳定元素Mo，共析型β稳定元素Cr。该合金具有强度高、断裂韧度好、淬透性高和锻造温度范围宽等一系列优点，能够满足损伤容限设计的需要和高结构效益、高可靠性及低制造成本的要求。TC17钛合金的最高工作温度可达427℃。

物理性能

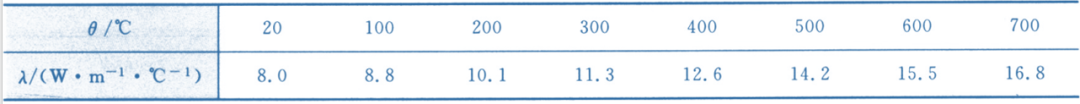

密度ρ=4.65g/ cm3，室温热导率为8.2W/(m·℃）

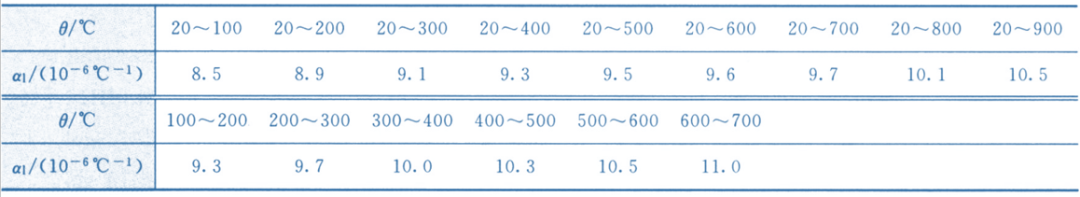

表81 TC17钛合金的线膨胀系数

力学性能

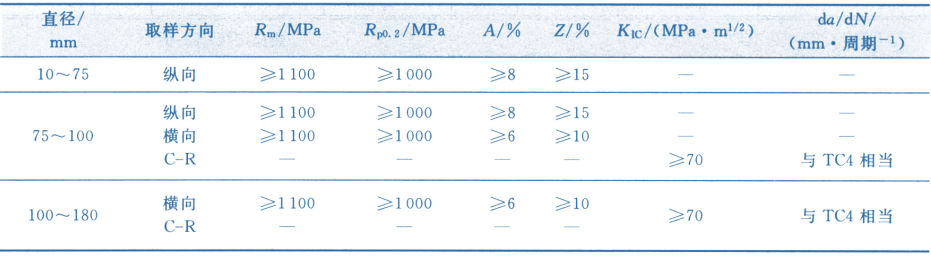

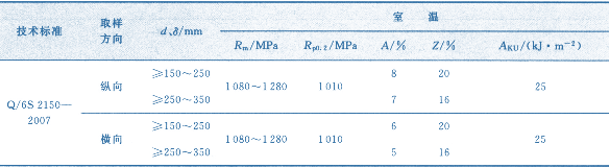

表82 TC17钛合金棒材的技术标准

表83 TC17钛合金盘件的技术标准

TC21钛合金

TC21是中合金化的Ti-AI-Sn-Zr-Mo-Cr-Nbα+β型高强高韧损伤容限钛合金，其主要性能特点是高强、高韧、损伤容限、可焊，可在 500℃以下长期工作。TC21钛合金最适合于制造各类结构锻件及零部件，在航空航天工业和民用行业中可望 获得广泛应用。

物理性能

密度ρ=4.6g/cm3，室温热导率为6.62W/(m℃)，室温到100℃的线膨胀系数为8.7X10-6℃-1，室温电阻率为 1.75μΩ*m，室温比热容为 0.54J/(kg ℃），室温弹性模量为119GPa。

力学性能

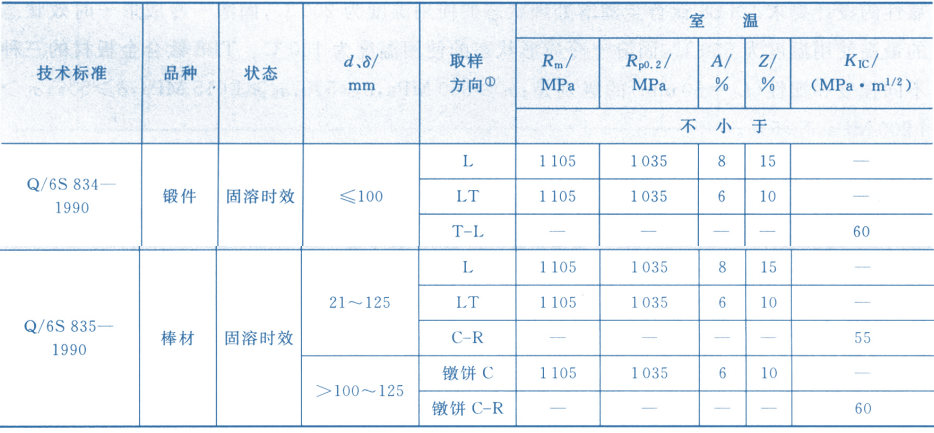

表84 技术标准规定的TC21钛合金力学性能（热处理态）

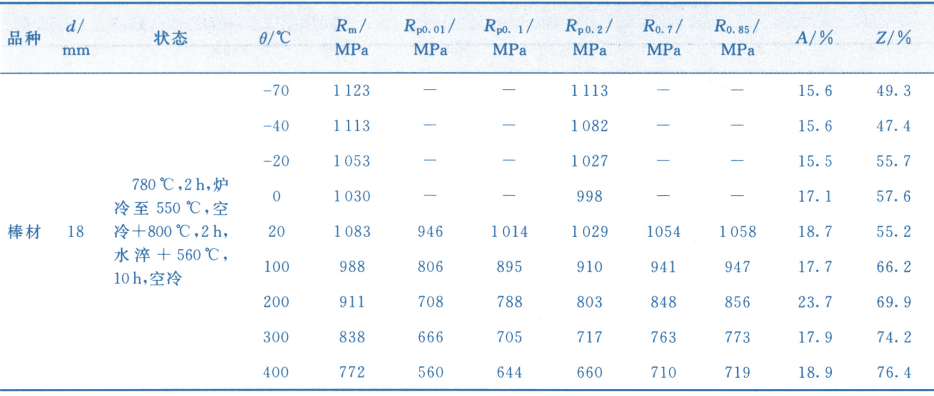

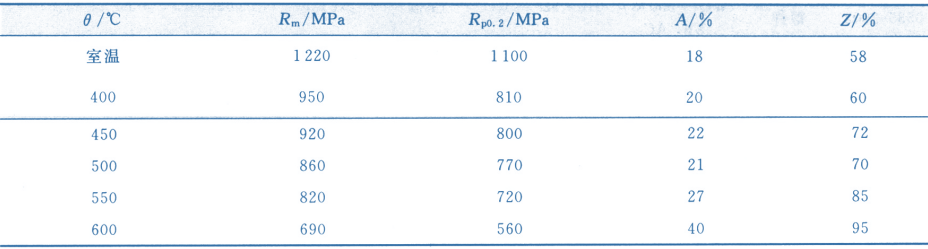

表85 直径为20mm的TC21棒材不同温度下的拉伸性能

TC18钛合金

TC18钛合金是一种近β型钛合金，其名义成分为Ti-5Al-4.75Mo-4.75V-1Cr-1Fe。该钛合金具有高强、高韧、高淬透性，故称为“三高”钛合金。该合金的半成品主要有锻件、棒材、型材、厚板和管材等。

物理性能

密度ρ=4.62g/cm3

表86 TC18钛合金的热导率

表 87 TC18钛合金的比热容

表 88 TC18钛合金的线膨胀系数

表 89 TC18钛合金的电阻率

力学性能

表 90 技术标准规定的TC18钛合金力学性能(退火状态)

TC19钛合金

TC19合钛金名义成分为 Ti-6A1-2Sn-4Zr-6Mo，为 Ti-AI-Zr-Sn-Mo系马氏体型热强钛合金，可以进行热处理强化可应用于高温、长时、大载荷环境，长时使用温度可达到400℃，短时、大载荷使用温度可达540℃。该钛合金用来制作涡轮发动机中温段的零部件，如压气机盘、风扇和叶片等重要构件。

物理性能

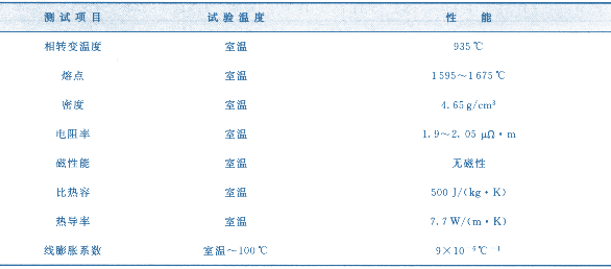

表 91 TC19钛合金的典型物理性能

力学性能

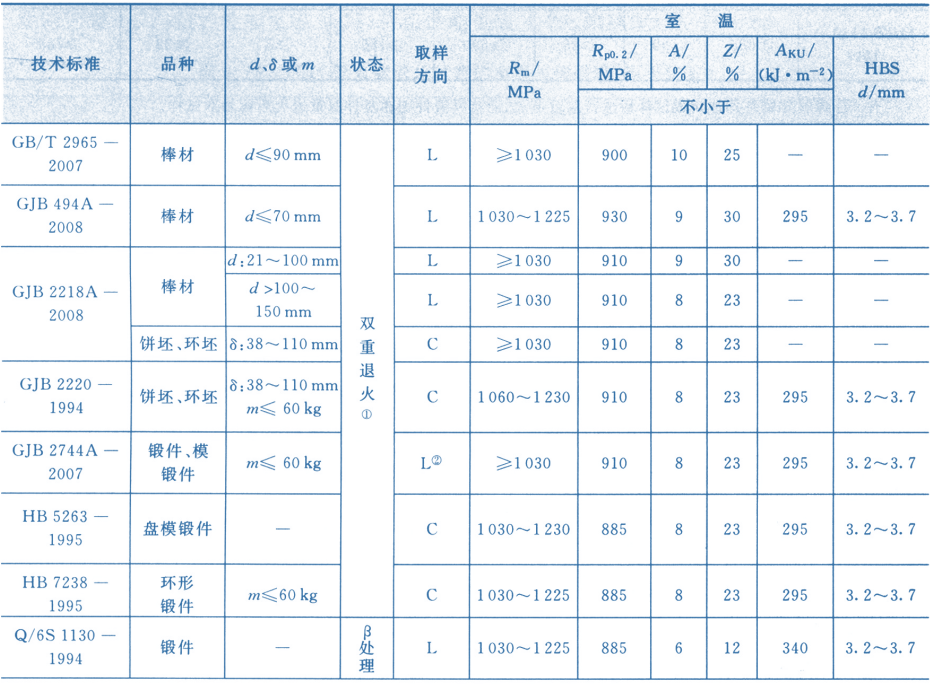

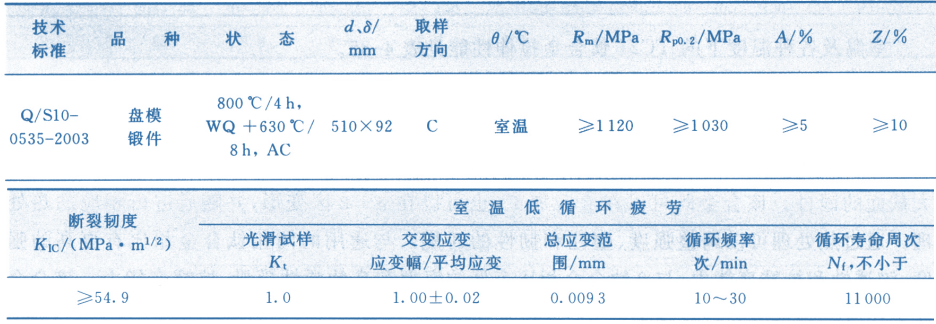

表 92 技术标准规定的TC19钛合金力学性能

3

β型钛合金

TB2钛合金

TB2钛合金是一种亚稳定β型钛合金，其名义成分为 Ti-5Mo-5V-8Cr-3A1，含有同晶型β稳定元素 M o 和 v ，共 析 型β稳 定 元 素 C r ,α稳定元素A l,M o 当量为22.2。该合金在固溶处理状态下具有良好的冷成形性能和焊接性能，在 固溶时效状态下具有高的强度和良好的塑性相匹配。该合金的主要半成品有板材、带材、箔材、丝材、棒材和锻件等。该钛合金已应用于航天的星箭连接带，适合于制造在300°C以下工作的航空紧固件，也适合于制造在500°C以下短时工作的航天紧固件。

物理性能

密度ρ=4.83g/cm3

表93 TB2钛合金的热导率

表94 TB2钛合金比热容

表 95 TB2钛合金线膨胀系数

表 96 TB2钛合金电阻率

力学性能

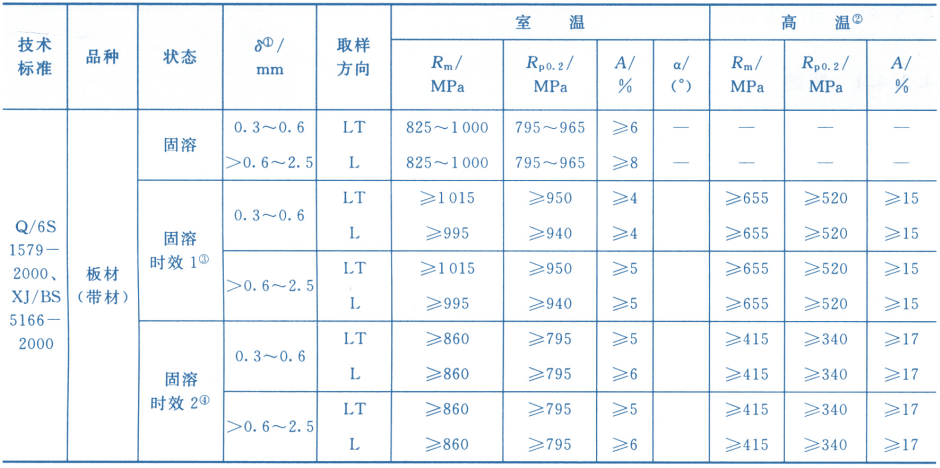

表 97 技术标准规定的TB2钛合金力学性能

TB6钛合金

TB6钛合金是一种Ti-AI-V系近β型钛合金，含有3％的α稳定元素A1,10％的同晶型β稳定元素V和2％的共析型β稳定元素Fe。主要特点是比强度高、断裂韧性好、锻造温度低和抗应力腐蚀能力强，适合于制造高强度的钛锻件。

物理性能

密度ρ=4.62g/cm3，熔化温度范围为（1650士14)℃。

表 98 TB6钛合金的热导率

表 99 TB6钛合金的比热容

表 100 TB6钛合金的线膨胀系数

表 101 TB6钛合金的电阻率

力学性能

表 102 技术标准规定的TB6钛合金力学性能

TB8钛合金

TB8钛合金的名义成分是Ti-15Mo-3Al-2.7Nb-0.2Si，是一种介稳定的β型钛合金。该钛合金采用较多的Mo元素而不是V，大大改善了合金的抗氧化性能和抗腐蚀性能，并具有与TB5(Ti-15-3)钛合金相似的较好的冷轧和冷成形能力。TB8钛合金除了生产板材、带材外，也可生产箔材、丝材、管材、棒材和锻件 。板材主要用于制造中等复杂程度的飞机冷成形饭金零件。

物理性能

密度ρ=4.93g /cm3

表 103 TB8钛合金的热导率

表104 TB8钛合金的比热容

表 105 TB8钛合金的线膨胀系数

表 106 TB8钛合金的电阻率

力学性能

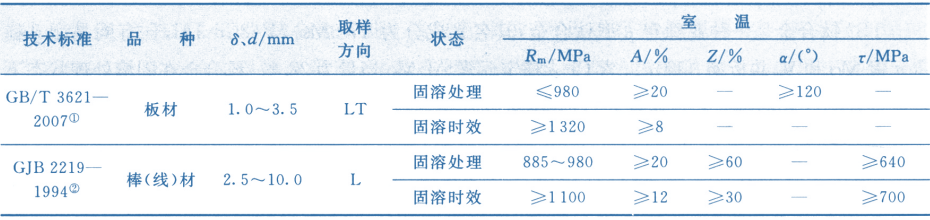

表 107 技术标准规定的TB8钛合金板材力学性能

表 108 技术标准规定的TB8钛合金棒材和锻件力学性能

TB7钛合金

 TB7是一种在高浓度还原性酸（H2S04,HCl等）中具有优异耐蚀性能的耐蚀钛合金，其名义成分为Ti-32Mo。该钛合金含有高达32％的难熔金属元素Mo。TB7钛合金可用于铸造化工机械的泵、阀等零件，也可生产包括锻件、棒材、板材和管材等形式的半成品。

物理性能

密度ρ=5.58g/cm3，熔化温度为1780℃。

表 109 TB7钛合金的热导率

表 110 TB7钛合金的比热容

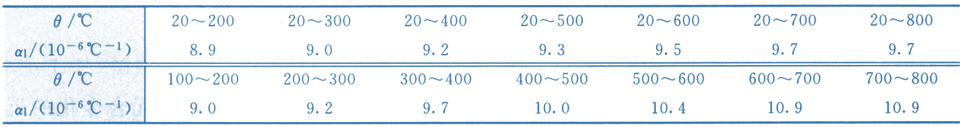

表111 TB7钛合金的线膨胀系数

表 112 Ti-32Mo在硫酸中的耐蚀性

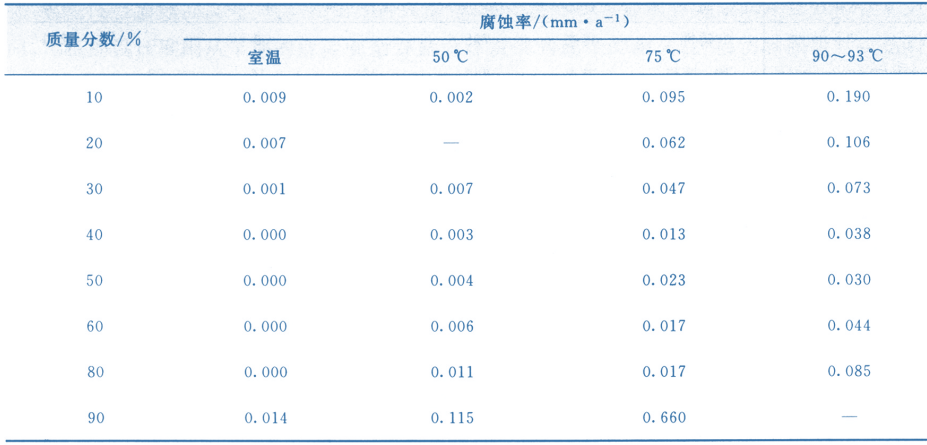

表 113 Ti-32Mo在盐酸中的耐蚀性

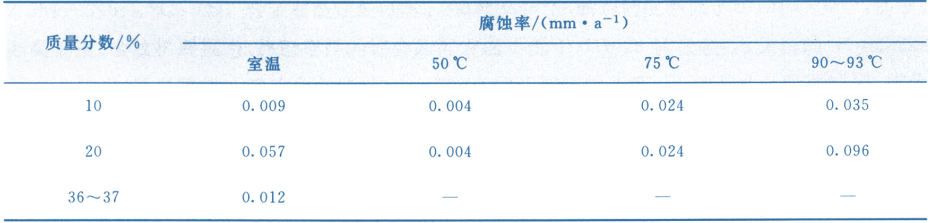

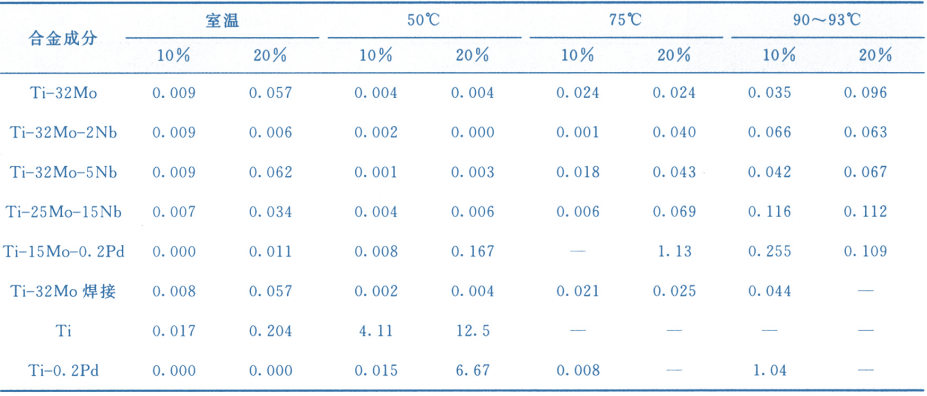

表 114 Ti-Mo钛合金在盐酸中的腐蚀率（mm/a）

力学性能

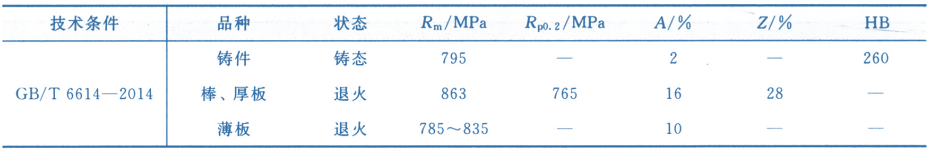

表 115 技术标准规定的TB7钛合金力学性能
