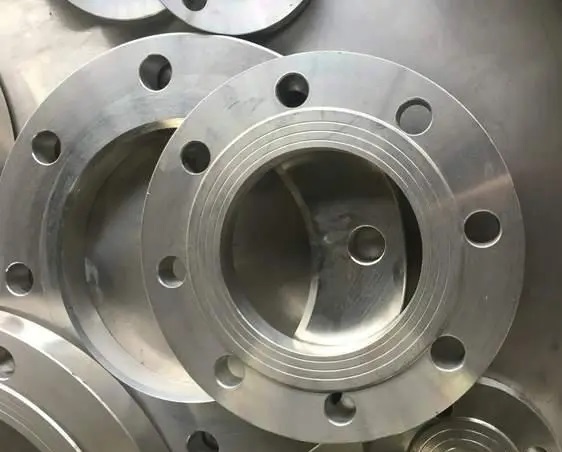

GB/T9124.1 2019钢制管法兰PN系列 板式平焊钢制管法兰型式与尺寸

发布时间:2023-09-15人气:20

2.6 板式平焊钢制管法兰的型式与尺寸

板式平焊钢制管法兰的型式应符合图31~图32的规定,

法兰尺寸应符合表50~表57的规定。

图31 平面(FF)板式平焊钢制管法兰

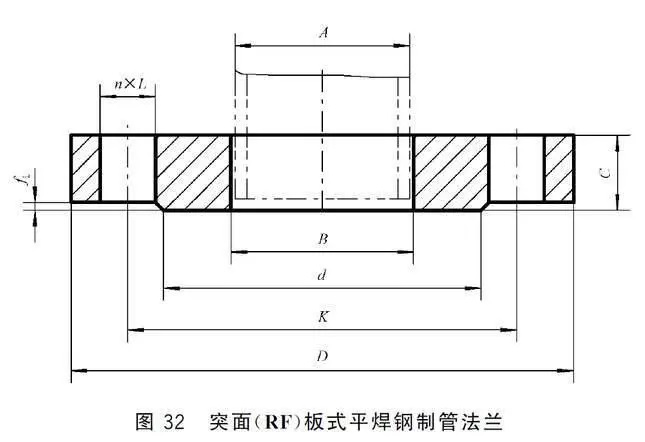

图32 突面(RF)板式平焊钢制管法兰

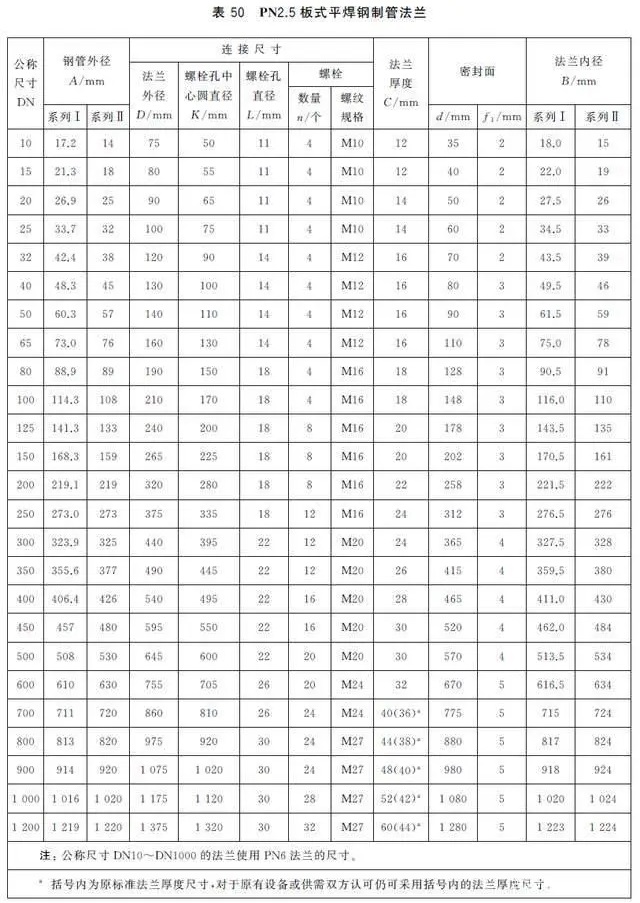

表50 PN2.5板式平焊钢制管法兰


注:公称尺寸DN10~DN1000的法兰使用PN6法兰的尺寸。

括号内为原标准法兰厚度尺寸,对于原有设备或供需双方认可仍可采用括号内的法兰厚度尺寸。

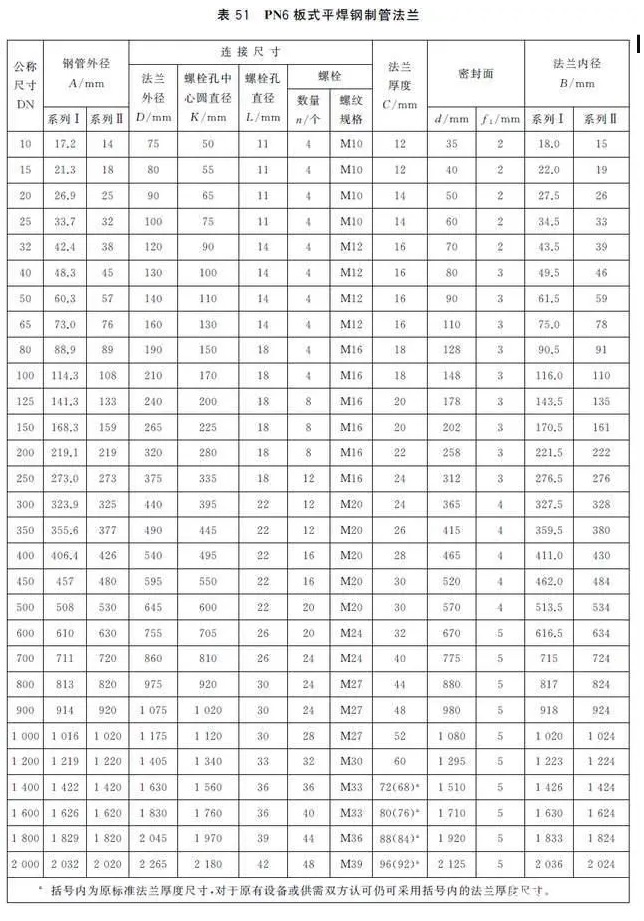

表51 PN6板式平焊钢制管法兰



括号内为原标准法兰厚度尺寸,对于原有设备或供需双方认可仍可采用括号内的法兰厚度尺寸。

表52 PN10板式平焊钢制管法兰


注:公称尺寸DN10~DN40的法兰使用PN40法兰的尺寸;公称尺寸DN50~DN150的法兰使用PN16法兰的尺寸。

a 对于铸铁法兰和铜合金法兰,该规格的法兰可能是4个螺栓孔的,因此,当制造厂和用户协商同意后,与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。

b 用户可以根据计算确定法兰厚度。

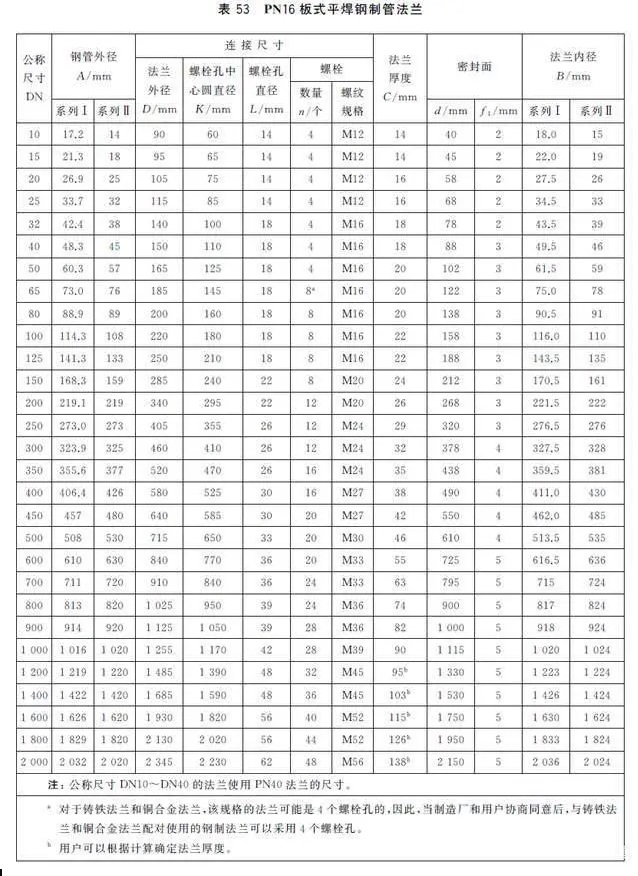

表53 PN16板式平焊钢制管法兰



注:公称尺寸DN10~DN40的法兰使用PN40法兰的尺寸。

a 对于铸铁法兰和铜合金法兰,该规格的法兰可能是4个螺栓孔的,因此,当制造厂和用户协商同意后,与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。

b 用户可以根据计算确定法兰厚度。

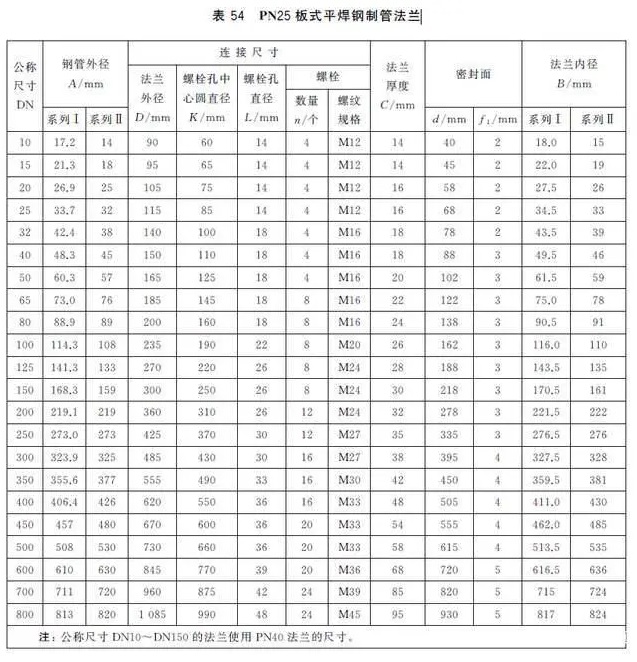

表54 PN25板式平焊钢制管法兰





注:公称尺寸DN10~DN150的法兰使用PN40法兰的尺寸。

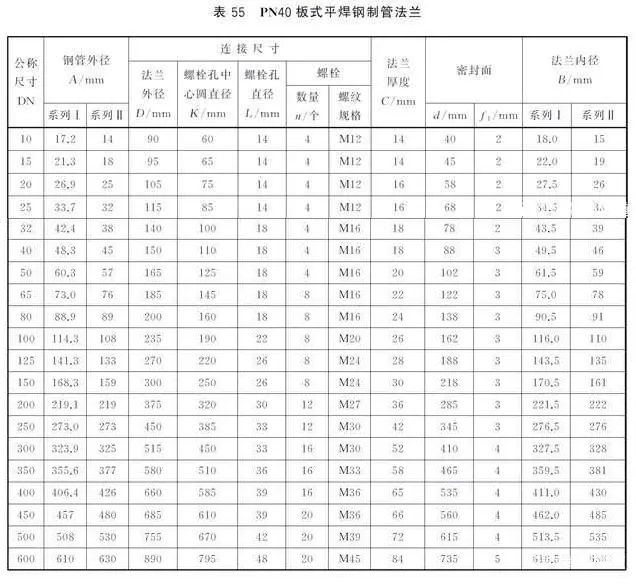

表55 PN40板式平焊钢制管法兰

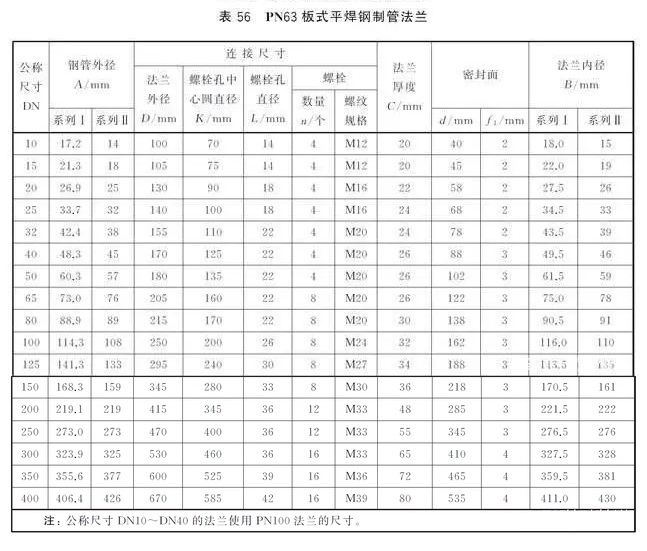

表56 PN63板式平焊钢制管法兰

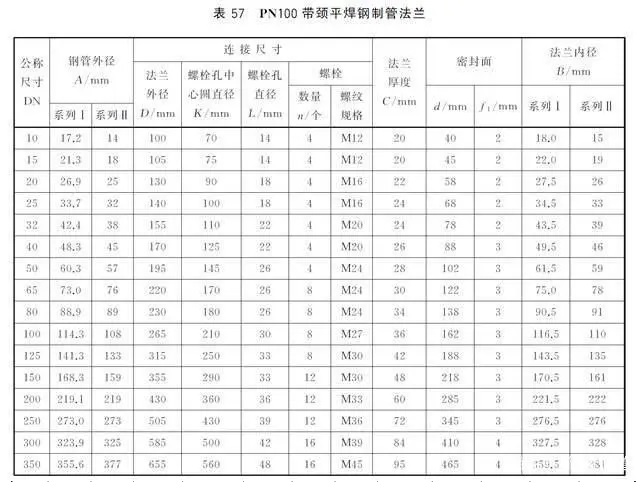

表57 PN100带颈平焊钢制管法兰
